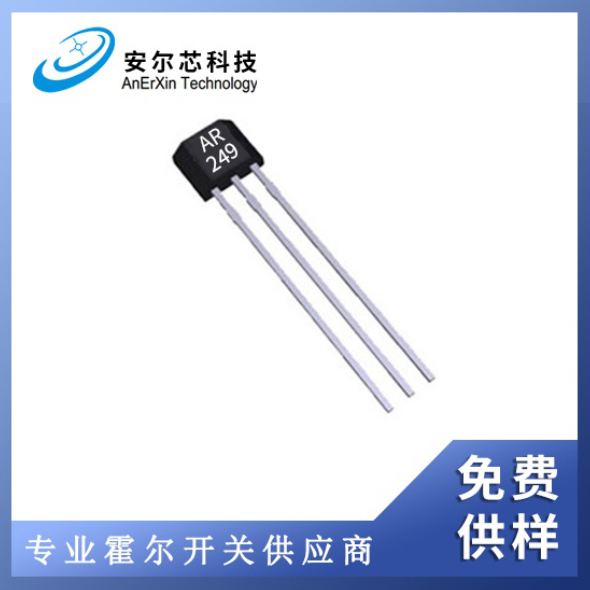

单极高频低功耗霍尔开关AR249

单极高频低功耗霍尔开关AR249

AR249霍尔开关是一款基于混合信号CMOS技术的霍尔效应传感器，这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。

    在电路设计上，AR249提供了一个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同样通过这个机制，芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。如果磁通密度高于“工作点”阈值或者低于“释放点”阈值，则输出晶体管被驱动并转变成与之相对应的状态。而在“休眠”周期中，输出晶体管被锁定在其先前的状态下。在电池供电应用中，这种设计对于延长工作寿命提供了最好支持。

  产品特性及优点

• CMOS Hall IC工艺

• 单极输出

• 比簧片开关更好的固态可靠性

• 工作电压可低至2.5V

• CMOS反相器输出（无上拉电阻）

• 高灵敏度直接簧片开关的替代应用

产品应用领域

• 固态开关

• 磁电转换开关

低占空比替代簧片管的近距离磁传感开关
